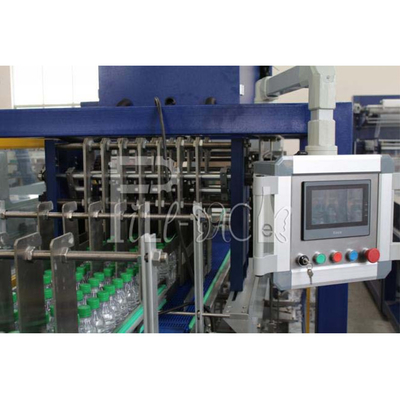

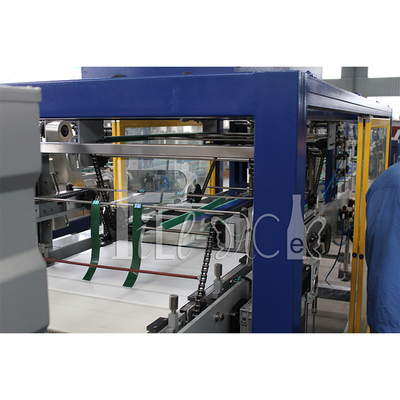

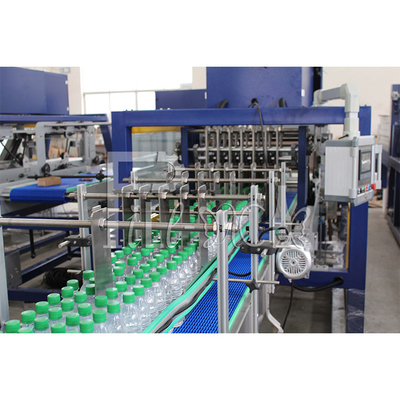

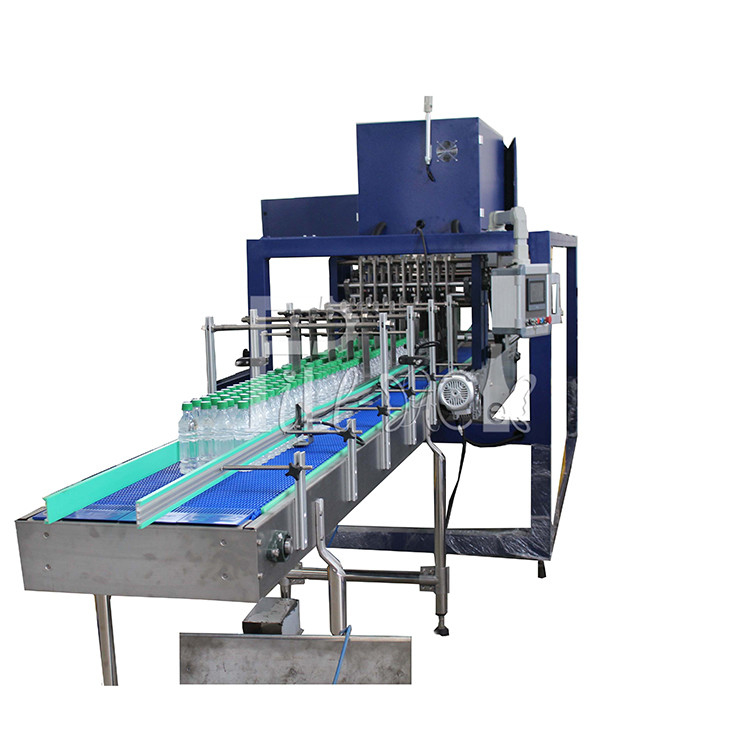

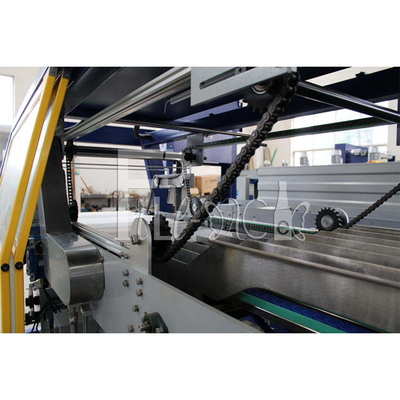

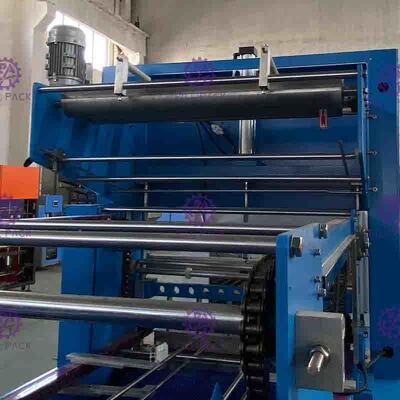

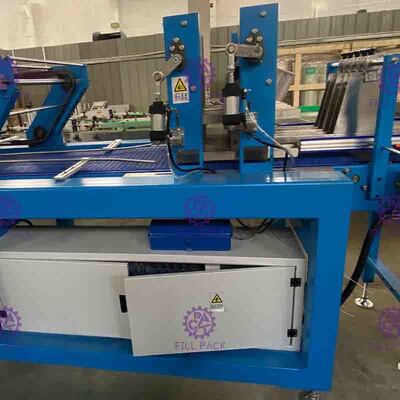

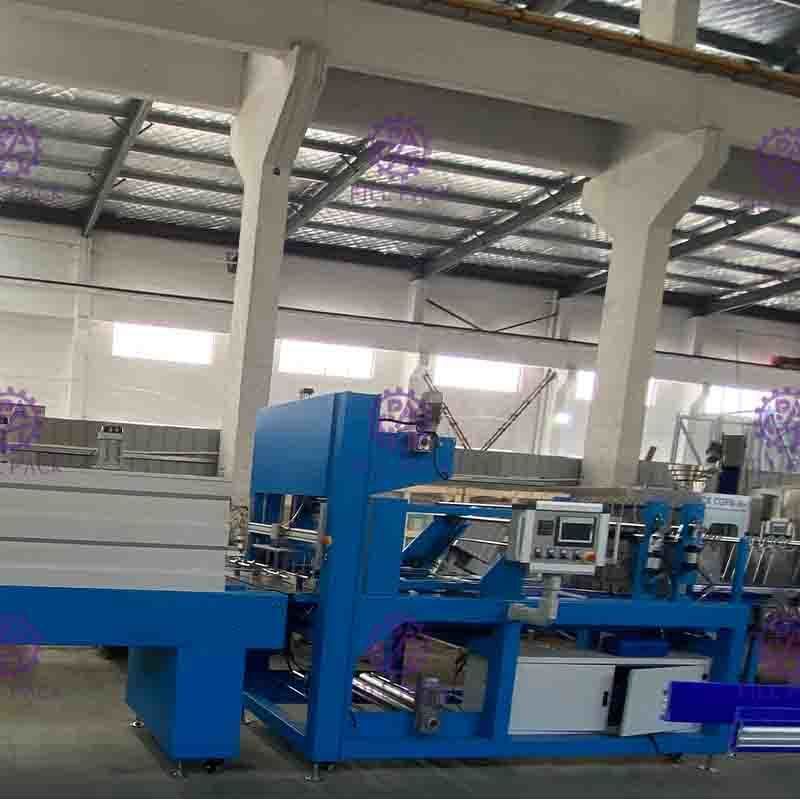

เครื่องห่อฟิล์มหดเชิงเส้นอัตโนมัติเต็มรูปแบบสำหรับอุปกรณ์บรรจุขวดพลาสติกพร้อมฟิล์มพิมพ์
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จางเจียกัง ประเทศจีน |
| ชื่อแบรนด์: | FILLPACK |
| ได้รับการรับรอง: | CE/ISO9001 |
| หมายเลขรุ่น: | MBC200 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | 43000USD |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 25-30 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| สามารถในการผลิต: | 20 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุฟิล์มหดตัว: | วิชาพลศึกษา | ความหนาของฟิล์มหดตัวที่แนะนำ: | 0.07-0.15มม |
|---|---|---|---|
| อุณหภูมิสูงสุดของอุโมงค์หดตัว: | ปรับได้ 180 - 220° | เอาต์พุตสูงสุดต่อนาที: | 20-25 ถุง/นาที |
| พลังงานสำหรับส่วนหดความร้อน: | 31kW | พลังงานสำหรับอุโมงค์: | 4กิโลวัตต์ |
| แรงดันไฟฟ้ามาตรฐาน: | 380V 3เฟส 50Hz | ขนาดทั้งโรงงาน: | 14150*1500*2170มม |
| ปริมาณการใช้อากาศอัด: | 0.3M3/นาที; 0.6-0.8mpa | น้ำหนัก: | 1500กก |
| เน้น: | เครื่องห่อฟิล์มหดเชิงเส้นอัตโนมัติเต็มรูปแบบ,เครื่องห่อฟิล์มหดเชิงเส้นสำหรับขวดพลาสติก,25 ถุง/นาที เครื่องห่อฟิล์มหดเชิงเส้นอัตโนมัติ |
||
รายละเอียดสินค้า
เครื่องห่อฟิล์มหดแบบอัตโนมัติเต็มรูปแบบสำหรับเครื่องบรรจุขวด อุปกรณ์ห่อด้วยฟิล์มพิมพ์
คำแนะนำผลิตภัณฑ์
● รูปลักษณ์เรียบง่าย สวยงาม โครงสร้างแปลกใหม่ ไม่เหมือนใคร บำรุงรักษาง่าย
● หน้าจอขนาดใหญ่ หน้าจอแสดงผล LCD อินเทอร์เฟซผู้ใช้เป็นภาษาอังกฤษ
● แกนม้วนฟิล์มแบบนิวแมติก เปลี่ยนฟิล์มได้รวดเร็วและง่ายดาย ใช้เวลาเพียงประมาณสองนาทีในการเปลี่ยนฟิล์ม
● ระบบส่งกำลังฟิล์ม การขึ้นรูปสม่ำเสมอ การควบคุมการตัดฟิล์มแม่นยำ รอยตัดเรียบร้อย
● เทคโนโลยีการควบคุมเซอร์โวมอเตอร์ขั้นสูงเพื่อรักษาการทำงานที่แม่นยำของกลไก การส่งกำลังที่เชื่อถือได้
● โครงสร้างกล่องทำความร้อนเหมาะสม ฉนวนกันความร้อนสูง ควบคุมอุณหภูมิได้แม่นยำ
● รองรับส่วนประกอบควบคุมที่ทันสมัยที่สุดของโลก เช่น Schneider ของฝรั่งเศส, AIRTAC ของไต้หวัน, AUTONICS ของเกาหลีใต้ มีอุปกรณ์ครบครัน เสถียรภาพดี
● ชิ้นส่วนส่งกำลังเชิงกลใช้วัสดุสแตนเลสหรือเหล็กคาร์บอนที่ผ่านการอบชุบด้วยความร้อน และวัสดุอื่นๆ พื้นผิวเคลือบคุณภาพเยี่ยม ประสิทธิภาพป้องกันสนิมทั้งเครื่อง
● การควบคุมไฟฟ้าและแก๊สทั้งหมดเป็นไปตามมาตรฐานการใช้งานสากลล่าสุด (มาตรฐาน CE)
● เมื่อไฟฟ้าดับ มีอุปกรณ์สายพานหมุนด้วยมือ ช่วยให้ผลิตภัณฑ์ภายในช่องระบายความร้อนออกได้ง่าย
● รองรับการห่อด้วยฟิล์มใสแบบไม่มีลายและฟิล์มพิมพ์
พารามิเตอร์ทางเทคนิค:
| วัสดุฟิล์มหด | PE |
| ผลผลิตสูงสุดต่อนาที | 20-25 ถุง/นาที |
| ความหนาฟิล์มหดที่แนะนำ | 0.07-0.15 มม. |
| อุณหภูมิสูงสุดของอุโมงค์หด | ปรับได้ 180 - 220 องศา |
| กำลังไฟสำหรับส่วนทำความร้อนและหด | 31 กิโลวัตต์ |
| กำลังไฟสำหรับอุโมงค์ | 4 กิโลวัตต์ |
|
ส่วนป้อนขวดและห่อฟิล์ม |
กว้าง 6300 x ลึก 1500 x สูง 2100 มม. |
|

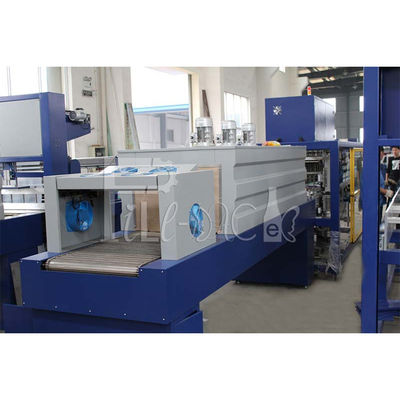

ส่วนอุโมงค์หด (รวมสายพานลูกกลิ้ง) |
กว้าง 7850 x ลึก 1100 x สูง 2170 มม. |
|
การใช้ลมอัด |
0.3 ลบ.ม.3/นาที; 0.6-0.8 เมกะปาสคาล |
|
ความกว้างสายพานป้อนขวด |
966 ม. |
ประเภทบรรจุภัณฑ์ที่แนะนำ:
(1) บรรจุขวด 350/500 มล.: 4x6, 4x5; บรรจุขวด 550/600 มล.: 3x4, 3x5.
(2) บรรจุขวด 1 ลิตร/1.5 ลิตร: 3x3, 3x4; บรรจุขวด 2 ลิตร/2.5 ลิตร: 2x2, 2x3.
(3) สำหรับกระป๋อง เราแนะนำให้ใช้ถาดกระดาษแข็งในการบรรจุ เพื่อความมั่นคง.
หมายเหตุ: ขนาดบรรจุภัณฑ์ขั้นต่ำที่รองรับ: 200*150*100 มม.;
ขนาดบรรจุภัณฑ์สูงสุดที่รองรับ: 420*300*330 มม.;
โครงสร้างหลักและกระบวนการผลิต

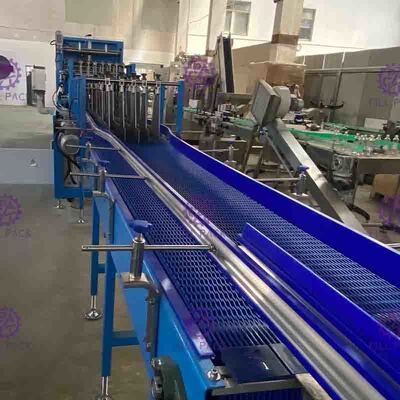

โครงสร้างหลัก: อุปกรณ์ประกอบด้วยส่วนสายพานป้อนขวด, ส่วนจัดเรียงขวด, ส่วนป้อนและห่อฟิล์ม, อุโมงค์ทำความร้อนหด, ส่วนระบายความร้อนด้วยพัดลม, ส่วนสายพานลูกกลิ้งส่งออก และระบบควบคุมไฟฟ้า, ส่วนควบคุมนิวแมติก และอื่นๆ
กระบวนการผลิต:
เครื่องบรรจุหีบห่อด้วยความร้อนความเร็วสูง MBC200 (ประเภทฟิล์มพิมพ์) อาศัยคุณสมบัติการหดตัวด้วยความร้อนของฟิล์มบรรจุภัณฑ์ ใช้เซ็นเซอร์สวิตช์ตาแมวในการตรวจจับแบบออนไลน์ และสัญญาณที่รวบรวมได้จะถูกควบคุมและประมวลผลโดยโปรแกรม PLC (ตัวควบคุมที่ตั้งโปรแกรมได้) สายพานลำเลียงใช้สำหรับการป้อนขวดอย่างต่อเนื่อง แผ่นขวดจะถูกจัดเรียงอย่างทรงพลัง การดันขวดด้วยเซอร์โวและการห่อเป็นแพ็คเกจ ช่องทำความร้อนหด การระบายความร้อนด้วยลมเย็นและการขึ้นรูป และกลไกอื่นๆ เพื่อให้กระบวนการบรรจุภัณฑ์ทั้งหมดเสร็จสมบูรณ์
รายละเอียดคุณสมบัติs:
| เลขที่ | ชื่อ | คุณสมบัติ | จำนวน | ยี่ห้อ | แหล่งผลิต |
| 1 | หน้าจอสัมผัส 10.4 นิ้ว | 1 ชุด | ฝรั่งเศส | 11 | |
| 2 | 5 ชุด | Schneider | ฝรั่งเศส | 11 | |
| 3 | 5 ชุด | Schneider | ฝรั่งเศส | 11 | |
| 4 |
การตรวจจับด้วยตาแมว, สวิตช์เหนี่ยวนำ 5 ชุด |
Schneider | เกาหลีใต้ | 10 | |
| ส่วนประกอบนิวแมติก | AIRTAC | ไต้หวัน | 6 | ||
| ส่วนประกอบไฟฟ้า | Schneider | ฝรั่งเศส | 11 | ||
| ตลับลูกปืนส่งกำลังหลัก | Harbin | 9 | |||
| 8 | |||||
| ตลับลูกปืนเชิงเส้น | Harbin | 9 | |||
| ชุดลดความเร็ว | 4 ชุด | AUTONICS | เกาหลีใต้ | 10 | |
| การเลือกใช้ระบบควบคุม PCC | Schneider | ฝรั่งเศส | 11 | ||
| เซอร์โวมอเตอร์ | 5 ชุด | Schneider | ฝรั่งเศส | 11 | |
| เซอร์โวคอนโทรลเลอร์ | 5 ชุด | Schneider | ฝรั่งเศส | 11 | |
| แผงควบคุมแบบกดปุ่ม 5.7 นิ้ว | รุ่น PP41 | 1 ชิ้น | Schneider | ฝรั่งเศส | 11 |
| อินเทอร์เฟซบัส | RS－232, CAN | 1 ชิ้น | Schneider | ฝรั่งเศส | 11 |
| โมดูลอินพุตและเอาต์พุต | 6 ชิ้น | Schneider | ฝรั่งเศส | 11 | |
| สายพานโซ่ลำเลียง (พลาสติกวิศวกรรม) |
(รวมเฟืองโซ่, ล้อนำ, แผ่นรองทุกชนิด) มีความแข็งแรงสูง ทนทานต่อการสึกหรอสูง และอื่นๆ DuPont |
Corporation อเมริกา |
12 | ||
| ท่อทำความร้อน |
(รูปแบบการกระจายความร้อนแบบเกลียว) 24 ชิ้น |
13 | |||
| พัดลมทำความร้อน 1.1 กิโลวัตต์ | 2 ชุด | 15 | |||
| ฉนวนกันความร้อนสูง (คลาส H) | 2 ชุด | 15 | |||
| ตะแกรงทำความร้อนวัสดุสแตนเลสคุณภาพสูง ขนาด 924 มม. x 500 มม. |
