3 In 1 Monobloc เครื่องดื่มอัดลมเครื่องบรรจุขวดพลาสติกพร้อมฝาเกลียว
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จางเจียกัง ประเทศจีน |
| ชื่อแบรนด์: | FILLPACK |
| ได้รับการรับรอง: | CE/ISO9001 |
| หมายเลขรุ่น: | DCGF12-12-4/DCGF18-18-6/DCGF24-24-8/DCGF32-32-10/DCGF40-40-12/DCGF50-50-15/DCGF60-60-15 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | 19000USD |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 25 วันทำการหลังจากฝากเงิน |
| เงื่อนไขการชำระเงิน: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| สามารถในการผลิต: | 20 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ความจุของเครื่องจักร: | 3,000-18,000BPH | ประเภทขวด: | ขวดพลาสติก |
|---|---|---|---|
| วัสดุอุด: | เครื่องดื่มอัดลม | หัวเติม: | 12/18/24/32/40/50/60 |
| หัวปิด: | 4/6/8/10/12/58 | อุณหภูมิการบรรจุ: | ≤4℃ |
| ความดันอากาศอัด: | 0.7MPA | มิติ: | 2800*2150*2200มม |
| แรงดันไฟฟ้า: | 380V/220V 50Hz | น้ำหนัก: | 4500 กิโลกรัม |
| เน้น: | เครื่องบรรจุเครื่องดื่มอัดลม Monobloc,เครื่องบรรจุเครื่องดื่มอัดลม 3000BPH,เครื่องบรรจุเครื่องดื่มอัดลม 0.7 Mpa |
||
รายละเอียดสินค้า

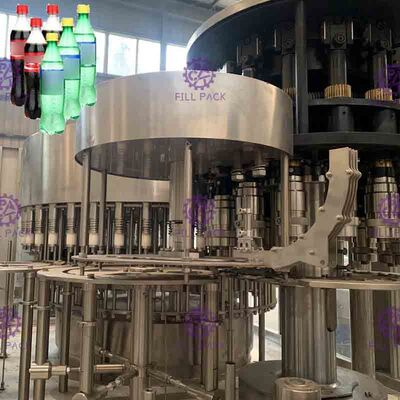

เครื่องบรรจุและปิดฝาขวดพลาสติกแบบโมโนบล็อก 3-in-1 สำหรับเครื่องดื่มอัดลม น้ำโซดา เครื่องดื่มไม่มีแอลกอฮอล์ พร้อมฝาเกลียว
>>>ภาพรวมสายการผลิต:
อุปกรณ์นี้ใช้สำหรับผลิตเครื่องดื่มอัดลม การล้าง การบรรจุ และการปิดฝา รวมอยู่ในเครื่องเดียว การออกแบบใช้เทคโนโลยีขั้นสูงจากญี่ปุ่นและเยอรมนี ใช้สปริงแคลมป์ในกระบวนการล้างขวด ขวดเปล่าสามารถพลิกกลับได้ 180 องศาตามรางลำเลียง มีการล้างทั้งด้านในและด้านนอกสองครั้ง ประสิทธิภาพการล้างขวดสูง ใช้การเติมระดับของเหลวคงที่ การเติมทำได้รวดเร็ว ควบคุมปริมาณของเหลวได้อย่างแม่นยำ และหลีกเลี่ยงการหยดและการรั่วไหล อุปกรณ์เปิดวาล์ว: อุปกรณ์ประกอบด้วยกระบอกลม วาล์วผันแม่เหล็กไฟฟ้า และองค์ประกอบตรวจจับสัญญาณ เมื่อมีขวด ขวดจะถูกตรวจจับด้วยสัญญาณสวิตช์แบบพรอกซิมิตี้ ในขณะเดียวกัน ทำให้วาล์วผันแม่เหล็กไฟฟ้าทำงาน กระบอกสูบวาล์วจะถูกกระตุ้น ทำให้วาล์วเติมเปิดเพื่อเติมลม เมื่อไม่มีขวด วาล์วผันแม่เหล็กไฟฟ้าจะสูญเสียพลังงาน ก้านวาล์วถังของเหลวจะหดกลับ ทำให้วาล์วเติมไม่เปิด หลีกเลี่ยงการหลุดรอดของ CO2 ในถัง อุปกรณ์ปิดวาล์วและอุปกรณ์ปิดวาล์วแบบลูกเบี้ยวไอเสียจะถูกบังคับหลังจากเติม ควบคุมก้านวาล์วให้อยู่ในตำแหน่งปิด ทำให้วาล์วฉีดลมและวาล์วของเหลวปิดพร้อมกัน จากนั้นใช้ลูกเบี้ยวไอเสียดันก้านวาล์วไอเสีย CO2 ในขวด ป้องกันฟองอากาศจากวาล์ว ก้านวาล์วไอเสียจะดันประมาณ 3 มม. อย่างสม่ำเสมอ ระดับของเหลวควบคุมได้ง่าย โครงสร้างทั้งหมดทำจาก SUS304 ไม่มีมุมอับภายในวาล์วเติม ใช้แรงบิดแม่เหล็กสำหรับการปิดฝาเกลียว กำลังในการปิดฝาเกลียวสามารถปรับได้โดยไม่เป็นขั้น และกำลังในการปิดฝาเกลียวสามารถคงที่ได้ และฝาจะไม่เสียหาย การปิดฝาเชื่อถือได้ เครื่องทั้งหมดควบคุมโดย PLC พร้อมหน้าจอสัมผัสเป็นอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร ปริมาณเครื่องดื่มในถังเก็บสามารถควบคุมได้โดยอัตโนมัติ การเติมและการปิดฝาจะหยุดโดยอัตโนมัติเมื่อไม่มีขวด เมื่อขวดถูกหนีบผิดพลาดหรือเมื่อไม่มีฝา เครื่องสามารถหยุดได้โดยอัตโนมัติ ใช้เทคโนโลยีการเปลี่ยนความถี่เพื่อปรับความเร็วในการทำงานอย่างต่อเนื่อง กำลังการผลิตสามารถแสดงผลแบบดิจิทัลและปรับเปลี่ยนได้สะดวก

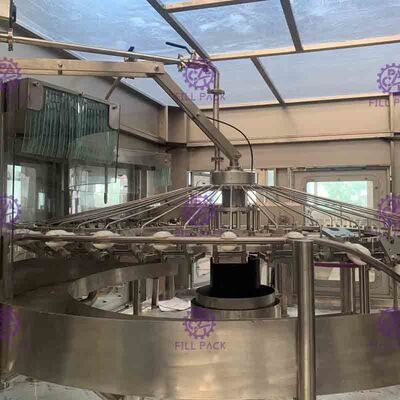

ส่วนล้าง
1) ยกเว้นโครงด้านล่าง ชิ้นส่วนส่งกำลัง และชิ้นส่วนบางส่วนที่ต้องทำจากวัสดุพิเศษ ชิ้นส่วนอะไหล่อื่นๆ ทำจากสแตนเลส 304
2) ตลับลูกปืนทำจากสแตนเลส แหวนซีลทำจากวัสดุ EPDM และพลาสติกทำจาก UMPE
3) กริปเปอร์ทำจากสแตนเลส บริเวณที่จับคอขวดก็ทำจากสแตนเลสเช่นกัน เมื่อเทียบกับกริปเปอร์ยางแบบดั้งเดิม จะถูกสุขอนามัย ทนทานกว่า และไม่มีชิ้นส่วนที่สึกหรอเร็ว ชิ้นส่วนเกลียวของคอขวดสามารถหลีกเลี่ยงการปนเปื้อนจากกริปเปอร์ยางได้
4) กริปเปอร์ติดตั้งหัวฉีดสเปรย์ประสิทธิภาพสูง สามารถเข้าถึงทุกตำแหน่งของผนังด้านในของขวด และประหยัดน้ำล้าง มีฝาครอบเหนือหัวฉีดเพื่อป้องกันน้ำกระเด็น และมีช่องรีไซเคิลและท่อรีไซเคิลภายใต้หัวฉีด 5) รับประกันเวลาล้าง 4 วินาที
6) โดยการปรับความสูงของชิ้นส่วนหมุนเพื่อปรับให้เข้ากับความสูงของขวดที่แตกต่างกัน
7) แรงขับเคลื่อนมาจากระบบขับเคลื่อนในโครงที่ส่งผ่านเฟือง
8) การจ่ายน้ำล้างถูกควบคุมโดยโซลินอยด์วาล์ว

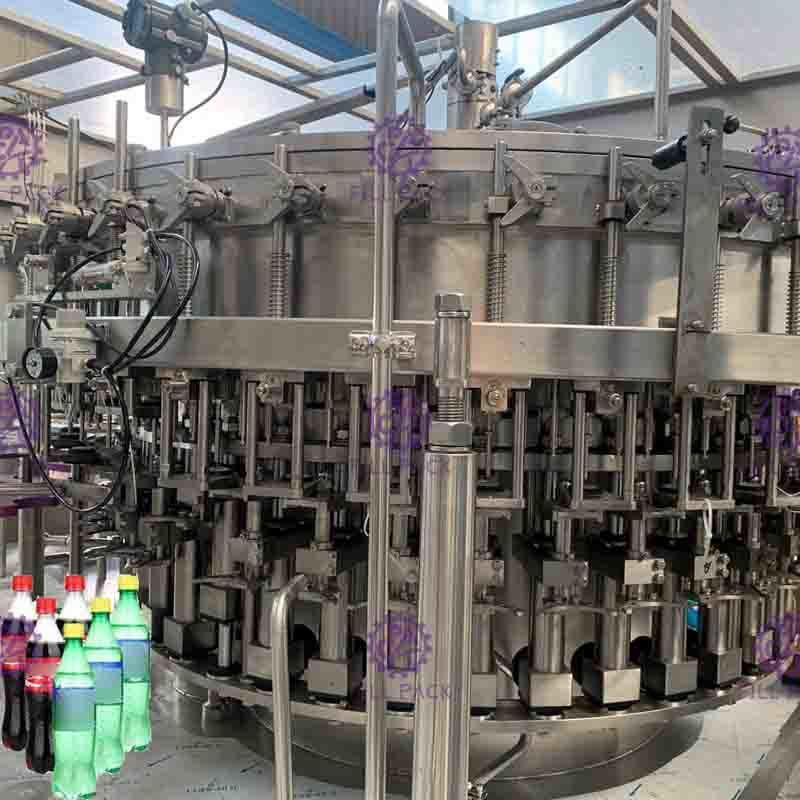

ส่วนเติม
1. วาล์วเติมใช้โซลินอยด์วาล์วแบบไอโซบาร์ ความเร็วสูงและอัตราการไหลสูง วาล์วเติมความแม่นยำสูง ความเร็วในการเติมเร็ว ระดับของเหลวคงที่
2. ระบบขับเคลื่อนหลักใช้เฟืองขับอิสระ ประสิทธิภาพสูง เสียงรบกวนต่ำ อายุการใช้งานยาวนาน ไม่ต้องบำรุงรักษา ตัวแปลงสัญญาณสามารถควบคุมความเร็วของมอเตอร์หลัก เครื่องใช้การปรับความเร็วแบบแปรผันความถี่ พื้นที่การทำงานทั้งหมด ฐานเครื่องยนต์เป็นสแตนเลสผสมเหล็กคาร์บอน
3. ระบบนำทางขวด โครงสร้างเรียบง่าย สามารถเปลี่ยนแปลงได้ตามรูปแบบขวด
4. ไม่มีขวด ไม่เติม

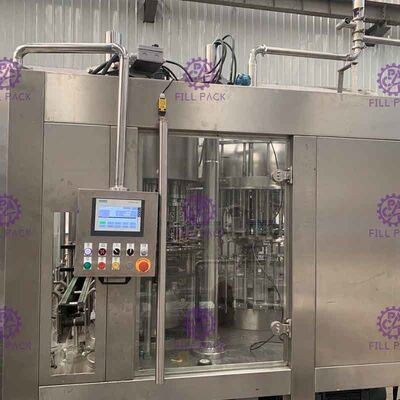

5. เครื่องทั้งหมดสามารถควบคุมโดยอัตโนมัติโดย PLC
6. ระดับของเหลวถึงปลายท่อเติม เมื่อวงจรลมถูกตัดและของเหลวหยุดไหล การเปลี่ยนความยาวท่อเติมสามารถเปลี่ยนความสูงของระดับการเติมได้
7. สามารถปรับความสูงของระดับได้ ซื้อจากหนานจิง วาล์วที่ดีที่สุดในประเทศจีน
8. ชิ้นส่วนสำคัญและส่วนประกอบไฟฟ้าของเครื่องเป็นแบรนด์นำเข้า
9. ก้านวาล์วไอเสียถูกดันโดยลูกเบี้ยวไอเสียเพื่อค่อยๆ ปล่อยอากาศอัดที่เหลือจากส่วนบนของขวดออกสู่บรรยากาศ เพื่อให้แน่ใจว่าไม่มีฟองอากาศเมื่อนำขวดออกจากวาล์วเติม
10. ระบบเติมสามารถเชื่อมต่อกับระบบหมุนเวียน CIP เพื่อล้างท่อ ระบบนี้สามารถทำความสะอาดท่อของเหลว ถังของเหลว และวาล์วเติม ฯลฯ ได้อย่างมีประสิทธิภาพ
ส่วนปิดฝา
หน่วยนี้มีความแม่นยำสูงสุดของเครื่อง 3-in-1 มีความสำคัญต่อการทำงานที่เสถียรและคุณภาพของผลิตภัณฑ์ ลักษณะของเครื่องปิดฝาเกลียวมีดังนี้:
1) หัวปิดฝาเกลียว (ชิ้นส่วนหลักที่รับประกันคุณภาพการปิดฝา) ผู้เชี่ยวชาญได้ปรับปรุงการออกแบบแม่เหล็กเหล็ก การปรับปรุงนี้สามารถลดอัตราของเสียของการปิดฝาได้ดีขึ้น และลักษณะดั้งเดิมของการตั้งค่าและปรับแรงบิดของหัวปิดฝาเกลียวได้ง่าย
2) หัวปิดฝาเกลียวเป็นการออกแบบแบบสองวัตถุประสงค์ เหมาะสำหรับฝาแบบแบนและฝาแบบสปอร์ต
3) อุปกรณ์ที่สามารถนำฝากลับออกและป้องกันฝากลับผ่านได้ถูกติดตั้งในไกด์การตกของฝา ผ่านระบบโหลดฝา
4) ชุดสวิตช์โฟโตอิเล็กทริกถูกติดตั้งบนไกด์การตกของฝา เครื่องจะหยุดเมื่อไม่มีฝาบนไกด์
5) สวิตช์ตรวจจับการเข้าของขวดถูกติดตั้งบนเครื่องปิดฝาเกลียว
6) มีกระบอกล็อคฝาที่ข้อต่อระหว่างไกด์การตกของฝาและแผ่นดันฝา เพื่อให้แน่ใจว่าไม่มีการป้อน ไม่มีฝา
7) โดยการปรับความสูงของชิ้นส่วนหมุนเพื่อปรับให้เข้ากับความสูงของขวดที่แตกต่างกัน
8) แรงขับเคลื่อนของเครื่องปิดฝาเกลียวมาจากระบบขับเคลื่อนในโครงและส่งผ่านเฟือง
9) ชิ้นส่วนหลักของเครื่องปิดฝาเกลียวถูกประมวลผลโดยศูนย์ประมวลผลควบคุมด้วยระบบดิจิทัล
พารามิเตอร์
|
รุ่น:
|
DCGF12-12-4
|
DCGF18-18-6
|
DCGF24-24-8
|
DCGF32-32-10
|
|
กำลังการผลิต
|
0-3000BPH
|
0-5000BPH
|
0-7000BPH
|
0-9000BPH
|
|
ขวดที่ใช้ได้:
|
ขวด PET ฝา PET
|
|||
|
ปริมาณการเติมที่ใช้ได้:
|
เครื่องดื่มอัดลม/น้ำแก๊ส
|
|||
|
ช่วงการเติมที่ใช้ได้:
|
200-1500ml
|
|||
|
กำลังมอเตอร์หลัก:
|
5KW
|
5.5KW
|
6.5KW
|
8KW
|
|
การใช้ลม:
|
160KG
|
200KG
|
300KG
|
500KG
|
|
แรงดันน้ำล้าง:
|
0.2Mpa
|
|||
|
อุณหภูมิการเติม:
|
≤4℃
|
|||
|
ความแม่นยำในการเติม:
|
≤+2mm
|
|||
|
แรงดันการเติม:
|
0.28Mpa
|
|||
|
แรงดันลมอัด:
|
0.7Mpa
|
|||
|
วัสดุ:
|
ตัวเครื่อง-SUS304
|
|||
|
ขนาด:
|
2200*1600*2200mm
|
2400*1900*2200mm
|
2800*2150*2200mm
|
3700*2800*2200mm
|
|
น้ำหนัก:
|
3000KG
|
3800KG
|
4500KG
|
5500KG
|
|
รุ่น:
|
DCGF40-40-12
|
DCGF50-50-15
|
DCGF60-60-15
|
|
กำลังการผลิต
|
0-12000BPH
|
0-15000BPH
|
0-18000BPH
|
|
ขวดที่ใช้ได้:
|
ขวด PET, ฝา PET
|
||
|
ปริมาณการเติมที่ใช้ได้:
|
เครื่องดื่มอัดลม/น้ำแก๊ส
|
||
|
ช่วงการเติมที่ใช้ได้:
|
200-1500ml
|
||
|
กำลังมอเตอร์หลัก:
|
10KW
|
12.5KW
|
15KW
|
|
การใช้ลม:
|
600KG
|
900KG
|
1200KG
|
|
แรงดันน้ำล้าง:
|
0.2Mpa
|
||
|
อุณหภูมิการเติม:
|
≤4℃
|
||
|
ความแม่นยำในการเติม:
|
≤+2mm
|
||
|
แรงดันการเติม:
|
0.28Mpa
|
||
|
แรงดันลมอัด:
|
0.7Mpa
|
||
|
วัสดุ:
|
ตัวเครื่อง-SUS304
|
||
|
ขนาด:
|
4200*2850*2200mm
|
5400*4100*2200mm
|
5800*5300*2200mm
|
|
น้ำหนัก:
|
6100KG
|
7000KG
|
8500KG
|
การใช้งาน:
